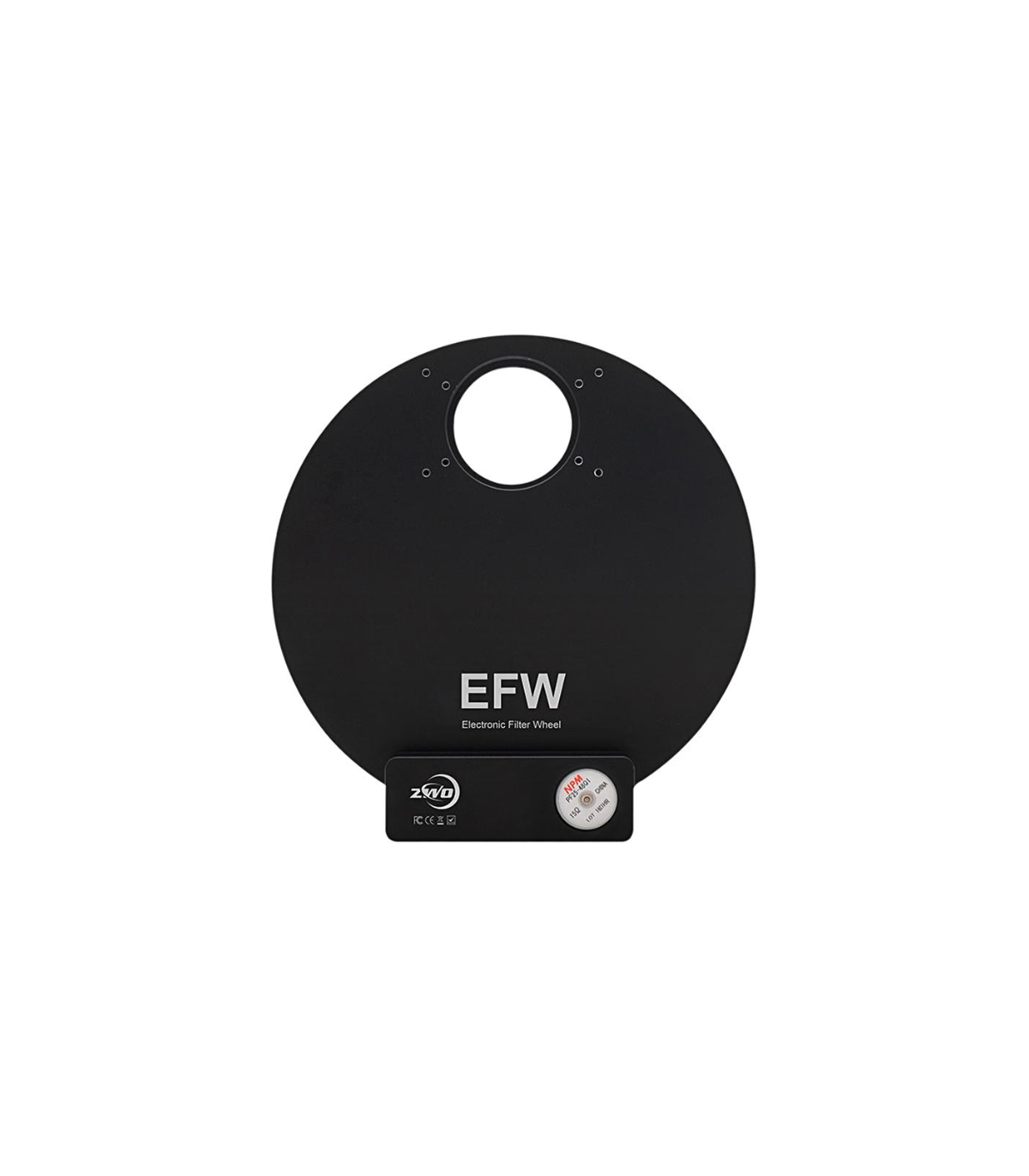

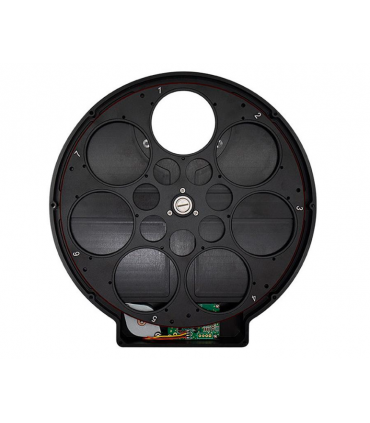

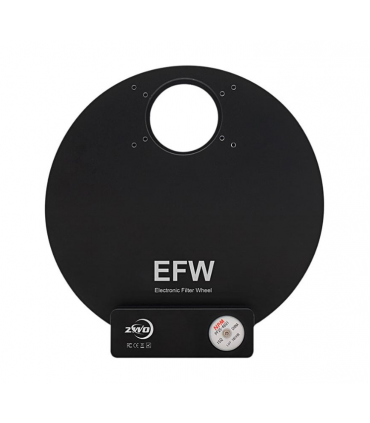

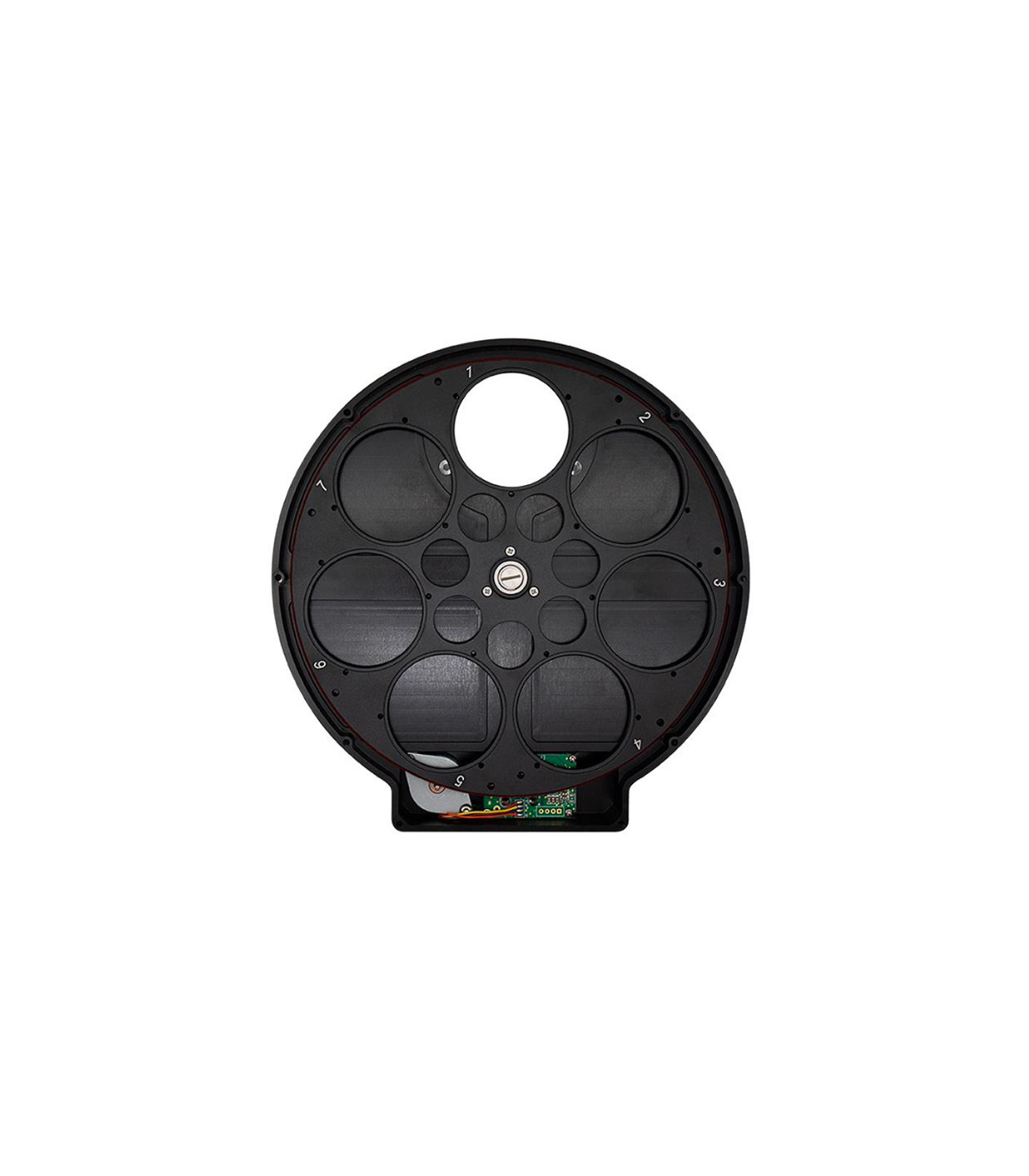

Rueda de filtros ZWO USB para filtros de 7x 2"

Rueda de filtros ZWO USB para filtros de 7x 2"

El último EFW (Rueda de filtros electrónicos) de ZWO ofrece una apertura libre más grande que las ruedas de filtros anteriores, pero aún no es pesado: ¡solo pesa 650 gramos!

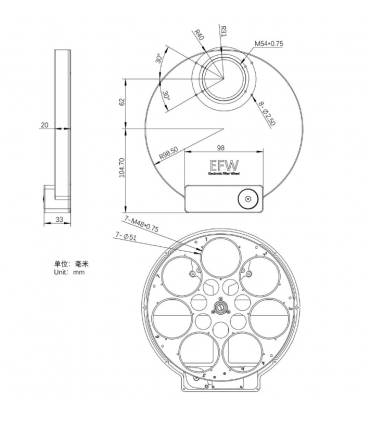

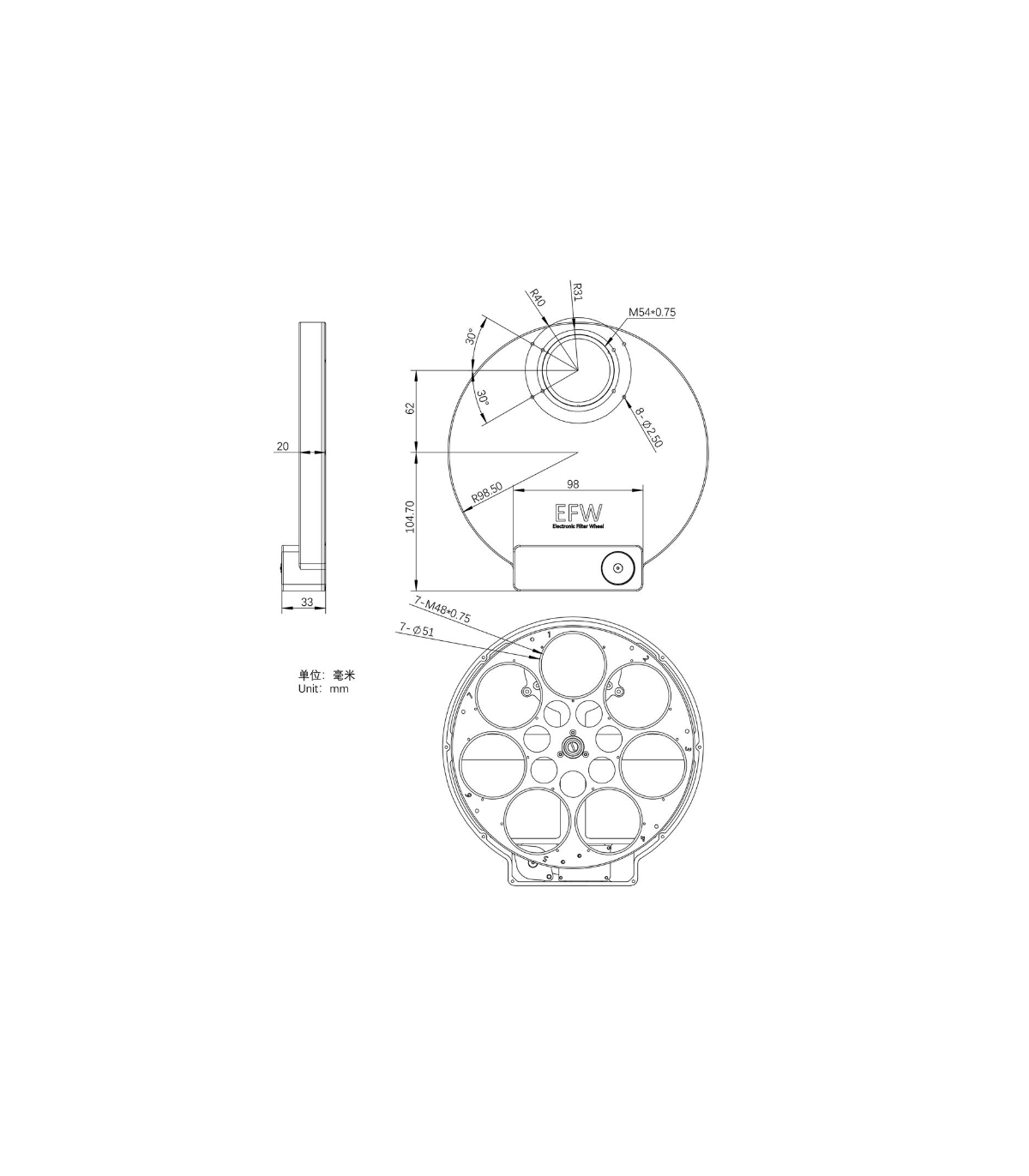

La carcasa de la rueda del filtro está mecanizada por CNC a partir de un bloque de aluminio de calidad aeronáutica. Se caracteriza por una excelente mano de obra, es muy delgado y ligero con un espesor de sólo 20 mm.

accionamiento por motor

En el corazón del EFW se encuentra el motor paso a paso, que viene con un rendimiento y calidad confiables de NPM, Japón. La rueda de filtros eléctricos de 2" se puede girar tanto en sentido antihorario como en sentido horario para seleccionar el filtro.

No se requieren varios cables para alimentar este volante, bastará con un solo cable USB. El requisito de corriente máxima de este EFW es de aproximadamente 120 mA a 5 V, lo que permite alimentarlo desde el puerto USB 2.0 de la cámara CCD refrigerada.

filtrar

Hay dos variantes de los EFW 2:

♦ TIPO1: EFW5X2"

♦ TYPE2: EFW7X2" (esta rueda de filtros)

Ambos aceptan filtros roscados de 2" y filtros sin montar con un diámetro de 50,4 mm ±0,5 mm.

Cuando se conecta al ASI6200, la distancia del filtro al sensor es de aproximadamente 18 mm.

Los filtros RGBL de 2" de ZWO se recomiendan para trabajar con la cámara ASI6200MM Pro, que luego ofrece un balance de color RGB de casi 1:1:1.

Configuraciones posibles para una distancia de trabajo de 55 mm

Hay varias formas de combinar el ASI6200 con un sistema de cambio de filtro y/o guía fuera de eje. Puede encontrar una descripción detallada de las diferentes variantes en este archivo PDF: ASI6200 Configurations

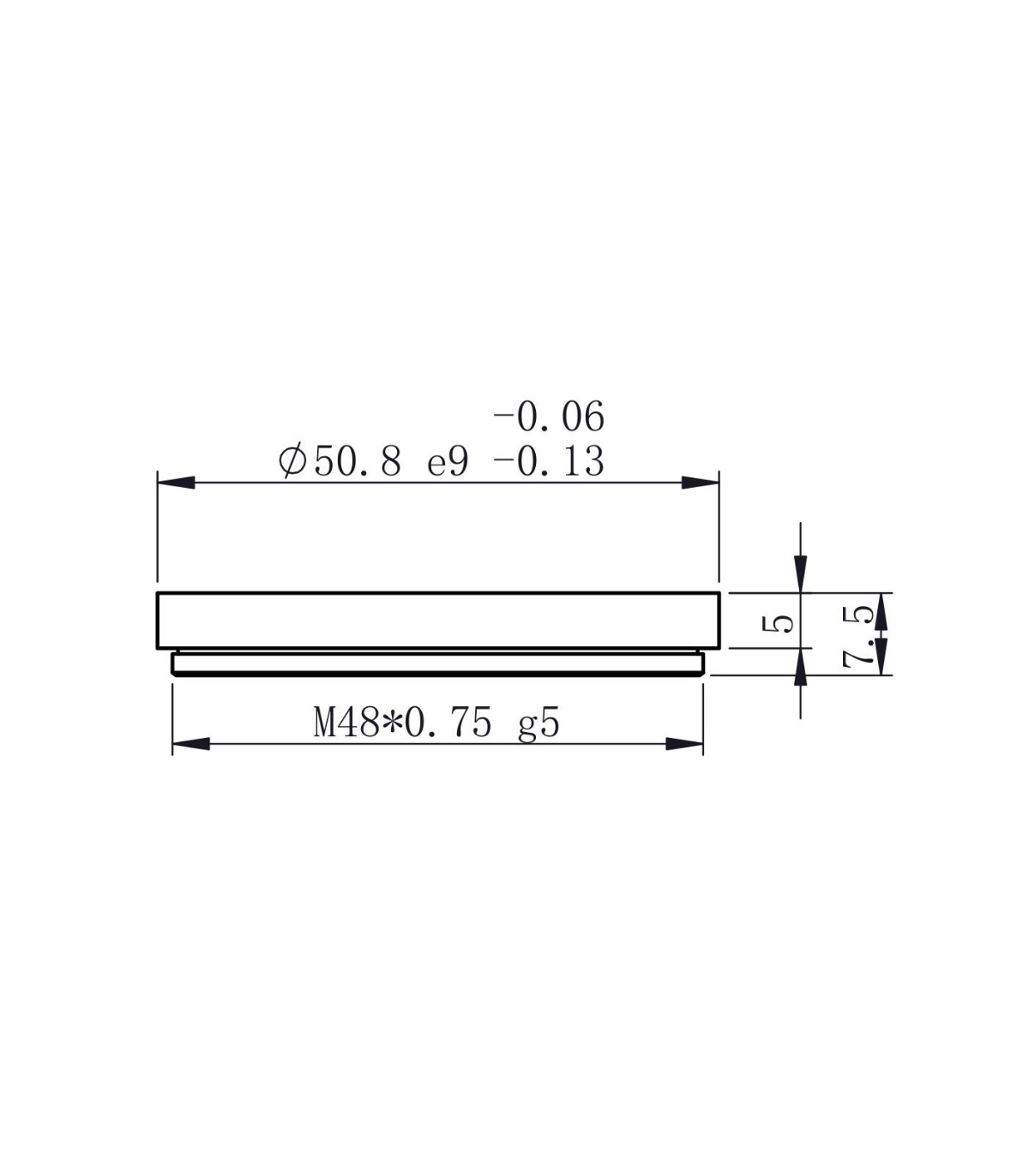

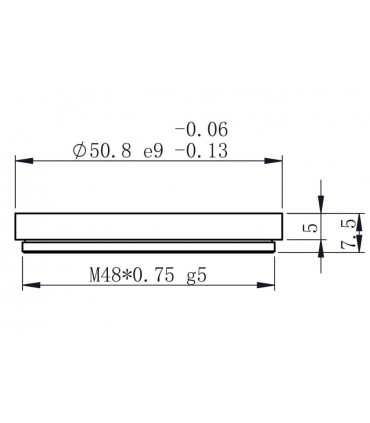

La tercera imagen muestra los requisitos que deben cumplirse al utilizar filtros de 2" de terceros.

Conexión de la cámara:

La rueda de filtros se conecta directamente a las cámaras de fotograma completo de ZWO, como la ASI6200, con o sin la placa basculante de la cámara.

La rueda de filtros también se puede conectar directamente a las cámaras ZWO-APS-C como la ASI2600 (y la ASI071 más nueva), pero también hay disponibles adaptadores de M54 a T2, que se vinculan a continuación.

Las cámaras ZWO con sensores de 4/3 o 1", así como la ASI174MM, se pueden conectar mediante dicho adaptador o T2-Tilter-2 (opcional).

Las cámaras ZWO con sensores más pequeños solo se pueden conectar a través del adaptador M54 a T2.

Al usar correctores, la selección de la adaptación depende de la distancia de trabajo requerida, mientras que por lo demás puede decidir con bastante flexibilidad.

Descargas, controladores:

ZW Optical proporciona software y controladores en línea para su descarga gratuita.

Software and drivers for all ZWO articles

Especificaciones:
