Kit adaptador USB_Focus para TS / GSO 2" Crayford - Enfocadores monorraíl

Juego de adaptadores USB_Focus para sistema de enfoque TS/GSO de 2" Crayford y monorraíl

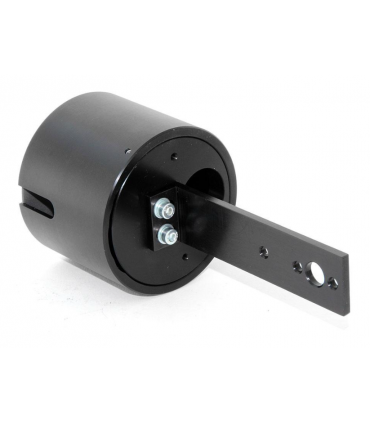

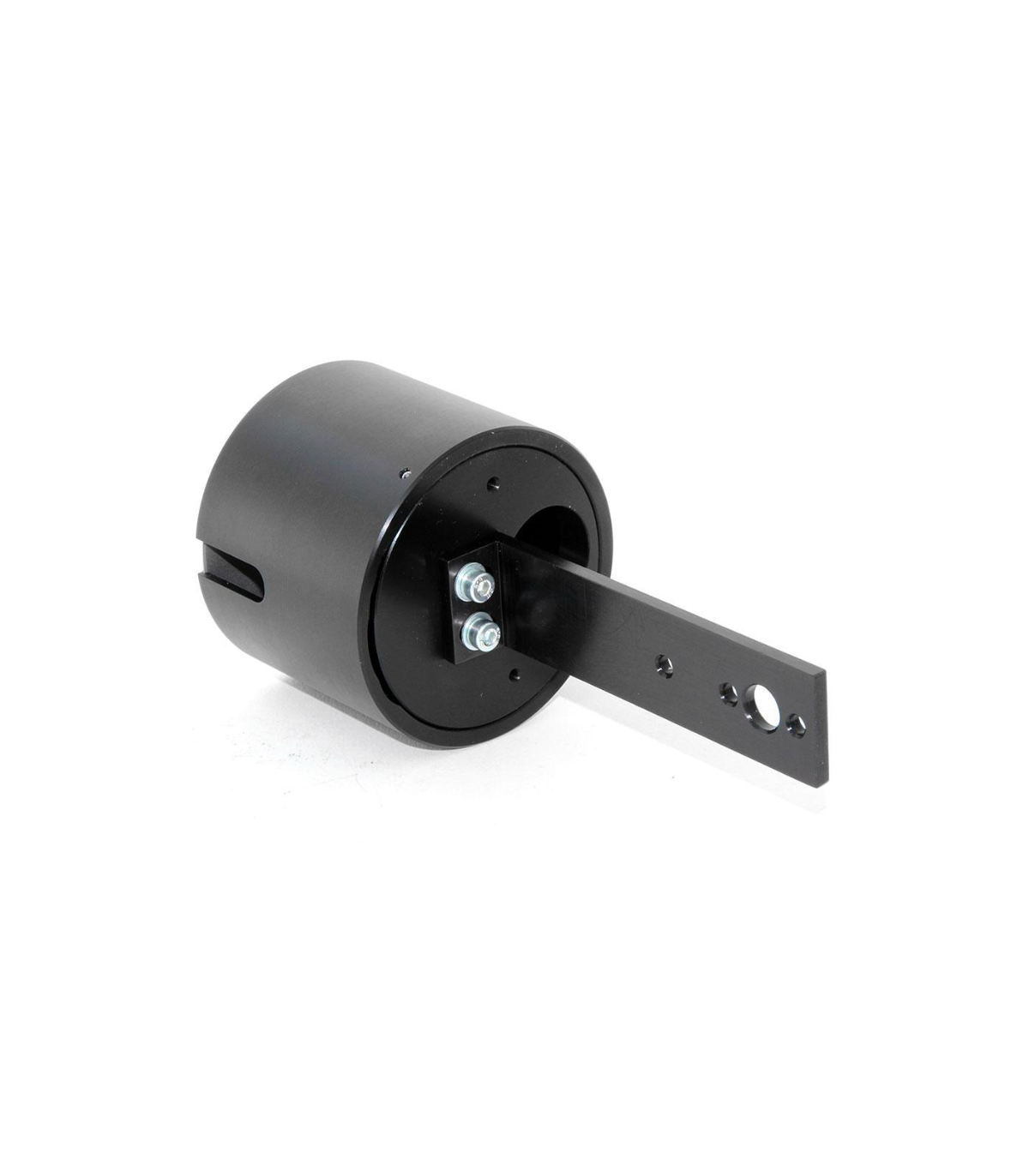

El juego de adaptadores incluye el soporte y la carcasa del motor, así como todos los tornillos de fijación necesarios. El alcance de la entrega también incluye el acoplamiento del motor paso a paso al eje del enfocador. El adaptador acepta ambas versiones de motor paso a paso de USB_Focus.

Con el kit adaptador BR-GSO2Z puedes conectar el USB_Focus Set a las siguientes extensiones, entre otras:

♦ Las extensiones correspondientes están vinculadas en el área de accesorios.

♦ Enfocadores TS 2" Crayford

♦ Toboganes monorraíl TS de 2"

♦ Telescopios newtonianos y dobsonianos OSG

♦ Telescopios RC TS/GSO/AstroTec de 6" y 8"

Atención: Con las versiones refractoras de los enfocadores Crayford y Monorail, la fijación solo es posible con una pérdida de la capacidad de rotación, ya que los tornillos sin cabeza en el anillo de cola de milano del enfocador ya no se pueden apretar después de que se haya colocado el adaptador y, por lo tanto, deben ser apretado de antemano. Las extensiones MonorailR96, MonorailR86 y TSFOCR2M están afectadas.

Instrucciones de montaje:

♦ Retire la perilla de enfoque, que está opuesta a la traslación 1:10 (afloje el tornillo sin cabeza)

♦ Deslice el anillo de aluminio fresado sobre la carcasa del enfocador desde el lado del telescopio de modo que el lado avellanado del orificio apunte en la dirección del telescopio

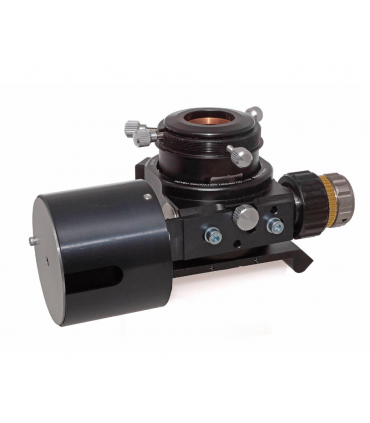

♦ Puede que sea necesario girar el soporte de la carcasa del motor 180° para que apunte en la dirección del telescopio con el soporte como se muestra en la ilustración.

♦ Fije el soporte de montaje al anillo de aluminio con el tornillo Allen adjunto

♦ Fije el acoplamiento del eje flexible al eje de enfoque a través de la carcasa del motor, alineando el anillo de aluminio para que quede centrado en la abertura de la carcasa.

♦ Fijar el motor en la carcasa y en el acoplamiento, pasar el cable por el recorte

♦ Fije la tapa a la carcasa

♦ Si es necesario, ajuste con precisión el anillo de aluminio y el soporte de montaje para que el enfoque y el eje del motor estén alineados.

Especificaciones:
