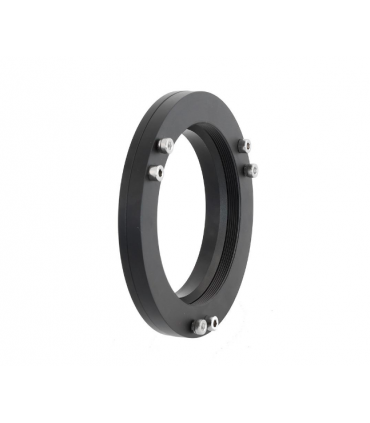

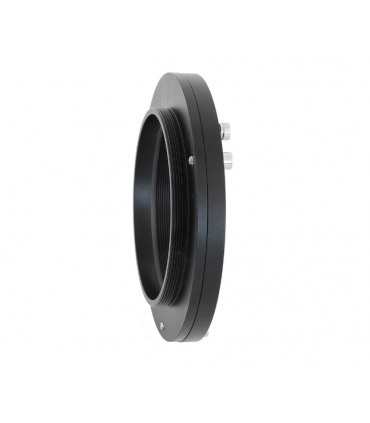

TS-Optics M82 Tilt - Compensación de un campo de visión torcido también para Riccardi Reducer
Inclinación TS M82 - Compensación de un campo de visión torcido, también para Riccardi Reducer - evita la borrosidad en los bordes debido a la inclinación de la cámara - compensa un plano de campo torcido
♦ Permite un ajuste preciso del campo y la ubicación del sensor de la cámara para astrofotografía
♦ Rosca de conexión: M82x1 (lado del telescopio adentro - lado de la cámara afuera)
♦ Camino óptico: 11 mm (+/- 1,5 mm - dependiendo del ajuste)
♦ Los tornillos de colimación M4 están en el lado hembra
Colimador basculante TS Optics M82: para una nitidez de campo perfecta
Permite un ajuste preciso del campo y la posición del sensor de la cámara para astrofotografía - perfecto para el Reductor Riccardi con rosca de conexión M82.
Muchos astrofotógrafos conocen el problema: enfocas lo mejor posible y la nitidez aún no es satisfactoria en 1-2 esquinas. El resultado es un compromiso perezoso, ya sea cambiando la configuración de nitidez hasta que las estrellas aparezcan "nítidas" de manera relativamente uniforme, o simplemente recortando la esquina.
Algunas posibles causas de este problema:
♦ una ligera desalineación del sensor de la cámara (solo unas pocas fracciones de milímetro son suficientes)
♦ una inclinación del enfocador
♦ una ligera inclinación del plano de campo del telescopio (muy común con los telescopios newtonianos)
♦ una inclinación de los accesorios del lado del ocular al sujetarlos
Tenemos la solución:
Con nuestro mecanismo de inclinación M82, simplemente ajusta el chip de la cámara al campo del telescopio, sin importar de dónde provenga la causa de la inclinación. Entonces solo tiene que mantener la orientación de todo el adaptador, el corrector y la cámara en todo momento. Y así es como funciona: la mejor manera es una calibración única utilizando grabaciones de prueba. Identifique la "esquina mala" y luego comience a ajustar el TSJM82.
1. Afloje los tornillos de bloqueo (estos son los pequeños tornillos sin cabeza)
2. Ajuste los tornillos de ajuste en la orientación en la que vea degradación de la imagen.
3. Haz la siguiente toma de prueba: si hay un deterioro, vas en la dirección equivocada (entonces solo en la dirección opuesta), si hay una mejora, estás en el camino correcto.
4. Si el resultado es satisfactorio, vuelva a apretar los contratornillos y listo... disfrute de imágenes astronómicas más nítidas, justo en las esquinas.. PDF TILT
| Connection threads: | M82x1 - (female at telescope / male at camera side) |
| Back focus: | 11mm (+/- 1,5mm - depends on adjustment situation) |
| Adjustment: | by three M4 adjustment and three M4 counter screws |
Qué está incluido en la caja:
♦ Enfocador helicoidal con 2 tornillos de bloqueo
