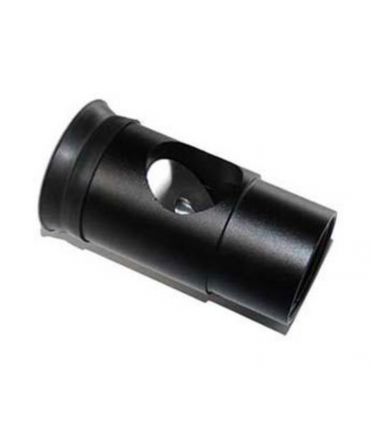

TS-Optics Ocular colimador Cheshire de 1,25" para refractores y newtonianos

Ocular de alineación para newtonianos y refractores - Ocular Cheshire 1.25"

Permite un ajuste perfecto de telescopios y refractores newtonianos

El ocular Cheshire es la herramienta de ajuste clásica para newtonianos y refractores. La luz se dirige hacia la trayectoria del haz mediante un inserto de aluminio pulido como un espejo. La colimación se puede comprobar a través de una abertura de inspección. También se adjunta una cruz al extremo del telescopio del ocular Cheshire.

El ocular Chesire tiene un borde de tope muy ancho. Como resultado, siempre se define una parada exacta, incluso con enfocadores de 1,25" ligeramente más grandes.

Telescopios de espejo de Newton: con un telescopio correctamente ajustado, verá la cruz, la marca central del espejo primario y la imagen reflejada del espejo secundario colocadas concéntricamente una encima de la otra. Los errores de ajuste se expresan en un desplazamiento de estos elementos entre sí.

Refractores: Con un refractor, obtienes una imagen que idealmente muestra varios anillos dispuestos concéntricamente. El número de estos anillos depende del tipo de lente. Si los anillos no son concéntricos sino desplazados uno contra el otro, se debe ajustar el telescopio.

Consejo práctico de TS

Al ajustar los refractores, el ocular siempre debe estar recto, es decir, nunca se debe usar con un espejo diagonal, porque el propio espejo también puede introducir imprecisiones en el sistema. Al ajustar los telescopios newtonianos, el ocular de ajuste no debe sujetarse, sino insertarse sin sujetar en el enfocador con el tubo en posición horizontal y el enfocador apuntando verticalmente hacia arriba.

Línea de colimación como archivo PDF

Teleskop-Service ha creado instrucciones de colimación:

♦Instrucciones de colimación para telescopios newtonianos.

♦Guía de colimación del refractor.
