Foco refractor TS-Optics MONORAIL 2" - micro reducción - brida de conexión 96 mm

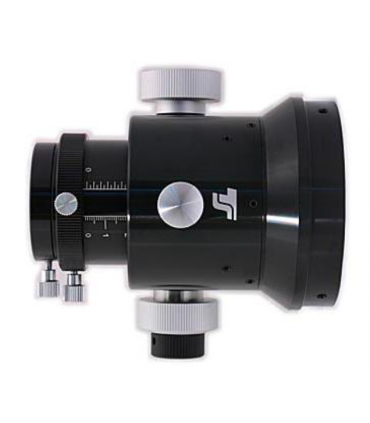

Enfocador TS-Optics 2" MONORAIL con conexión de brida de 96 mm

El enfocador monorraíl TS para muchos refractores Skywatcher, Celestron y Orion es un desarrollo adicional del enfocador Crayford probado. Nuestro objetivo era ofrecer un enfocador para las cargas más altas, como cámaras CCD pesadas, con una precisión muy alta al mismo tiempo. Esto es exactamente lo que han logrado las extensiones del Monorraíl.

El MonorailR96 tiene una brida de conexión de 96 mm con tres roscas internas M4 y una rotación de 360° en el lado del telescopio. Esto permite la conexión a refractores ED de Skywatcher y Orion desde una apertura de 80 mm, así como refractores acromáticos Skywatcher, Celestron y Orion desde una apertura de 102 mm.

Resumen de las ventajas del enfocador TS Monorail:

♦ Mayor resiliencia que los enfocadores Crayford normales: en lugar de pequeños rodamientos de bolas, se utiliza un sólido riel de acero inoxidable, que se fija en el lateral.

♦ Guiado más preciso de la cámara de aire y sin más vuelcos al sujetar

♦ funcionamiento suave y ajuste más fino incluso con cargas de hasta 4 kg

♦ Reducción de microvelocidad 1:10 para un enfoque preciso

♦ El enfoque del motor se puede adaptar

Colocación de una zapata buscadora

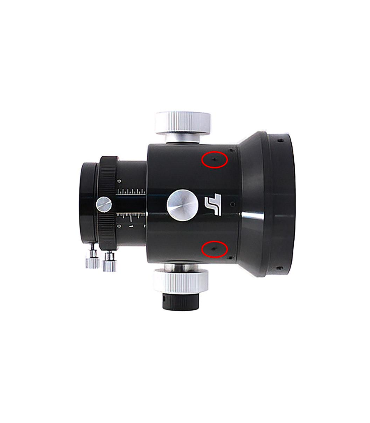

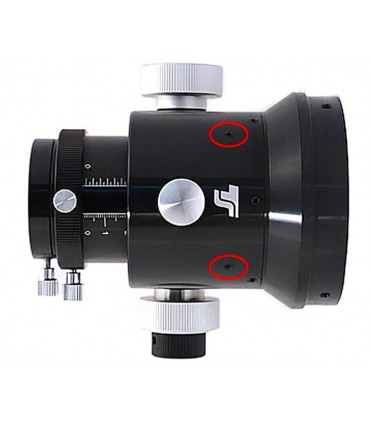

Los tornillos sin cabeza marcados en la tercera imagen de arriba se pueden quitar y uno o dos zapatos del buscador se pueden unir con un tornillo M4 cada uno. ¡Asegúrese de que el tornillo utilizado no penetre más profundamente en el enfocador que el tornillo sin cabeza! De lo contrario, el cajón puede dañarse.

Cómo funciona el enfocador MONORAIL y la ventaja sobre los enfocadores Crayford:

En lugar de pequeños rodamientos de bolas, como ocurre con los enfocadores Crayford, un sólido riel de acero inoxidable se encarga del almacenamiento y también de la fijación lateral.

La desventaja de los enfocadores Crayford con cojinetes de bolas: Los pequeños cojinetes de bolas del enfocador Crayford se cargan al sujetarlos. Además, dado que el tornillo de sujeción no se encuentra exactamente entre los cojinetes de bolas, un par de cojinetes de bolas estará más cargado. El resultado son estrellas inclinadas y borrosas en una esquina.

La ventaja del principio MONORAIL: la función del rodamiento de bolas la asume el raíl de acero inoxidable, que está conectado permanentemente al tubo de extensión. Ya nada puede torcerse allí. Solo la guía lateral sigue siendo asumida por rodamientos de bolas. Sin embargo, estos rodamientos solo fijan la posición lateral y ya no tienen que absorber ninguna carga.

El tubo de extensión se fija con un tornillo de sujeción, que se encuentra exactamente en el medio en la parte superior. Como resultado, toda la estructura se carga uniformemente. Definitivamente no hay más torsión, el tubo de extensión permanece al 100% en la posición prescrita.

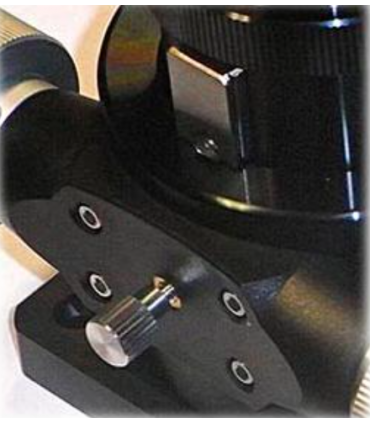

Con el tornillo central inferior solo ajusta la fricción (resistencia a la fricción) - vea la imagen de la izquierda.

Especificaciones:
