Enfocador TS-Optics MONORAIL 2" - micro reducción - superficie plana

Enfocador TS-Optics 2" MONORAIL con soporte plano

El enfocador TS Monorail es un desarrollo posterior del enfocador Crayford probado. Nuestro objetivo era ofrecer un enfocador para cargas elevadas, como cámaras CCD pesadas, con una precisión muy alta al mismo tiempo. Esto es exactamente lo que han logrado las extensiones del Monorraíl.

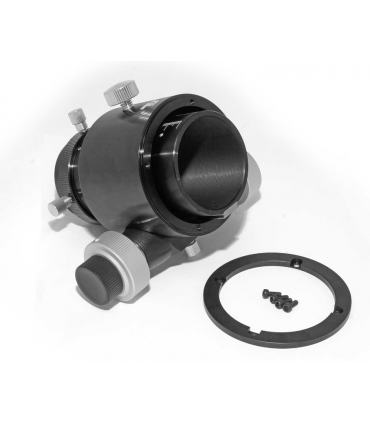

En el lado del telescopio, el MonorailFL tiene un soporte plano con roscas internas 4x M3 a una distancia de 36 mm del centro. Esto le permite fijar fácilmente el cajón a superficies planas. Un anillo adicional con los orificios pasantes correspondientes permite un contraataque seguro si, por ejemplo, la superficie de apoyo es de madera. También se incluyen cuatro tornillos M3 con una longitud de rosca de 7 mm.

Resumen de las ventajas del enfocador TS Monorail:

♦ Mayor resiliencia que los enfocadores Crayford normales: en lugar de pequeños rodamientos de bolas, se utiliza un sólido riel de acero inoxidable, que se fija en el lateral.

♦ Guiado más preciso de la cámara de aire y sin más vuelcos al sujetar

♦ funcionamiento suave y ajuste más fino incluso con cargas de hasta 4 kg

♦ Reducción de microvelocidad 1:10 para un enfoque preciso

♦ El enfoque del motor se puede adaptar

Cómo funciona el enfocador MONORAIL y la ventaja sobre los enfocadores Crayford:

En lugar de pequeños rodamientos de bolas, como ocurre con los enfocadores Crayford, un sólido riel de acero inoxidable se encarga del almacenamiento y también de la fijación lateral.

La desventaja de los enfocadores Crayford con cojinetes de bolas: Los pequeños cojinetes de bolas del enfocador Crayford se cargan al sujetarlos. Además, dado que el tornillo de sujeción no se encuentra exactamente entre los cojinetes de bolas, un par de cojinetes de bolas estará más cargado. El resultado son estrellas inclinadas y borrosas en una esquina.

La ventaja del principio MONORAIL: la función del rodamiento de bolas la asume el raíl de acero inoxidable, que está conectado permanentemente al tubo de extensión. Ya nada puede torcerse allí. Solo la guía lateral sigue siendo asumida por rodamientos de bolas. Sin embargo, estos rodamientos solo fijan la posición lateral y ya no tienen que absorber ninguna carga.

El tubo de extensión se fija con un tornillo de sujeción, que se encuentra exactamente en el medio en la parte superior. Como resultado, toda la estructura se carga uniformemente. Definitivamente no hay más torsión, el tubo de extensión permanece al 100% en la posición prescrita.

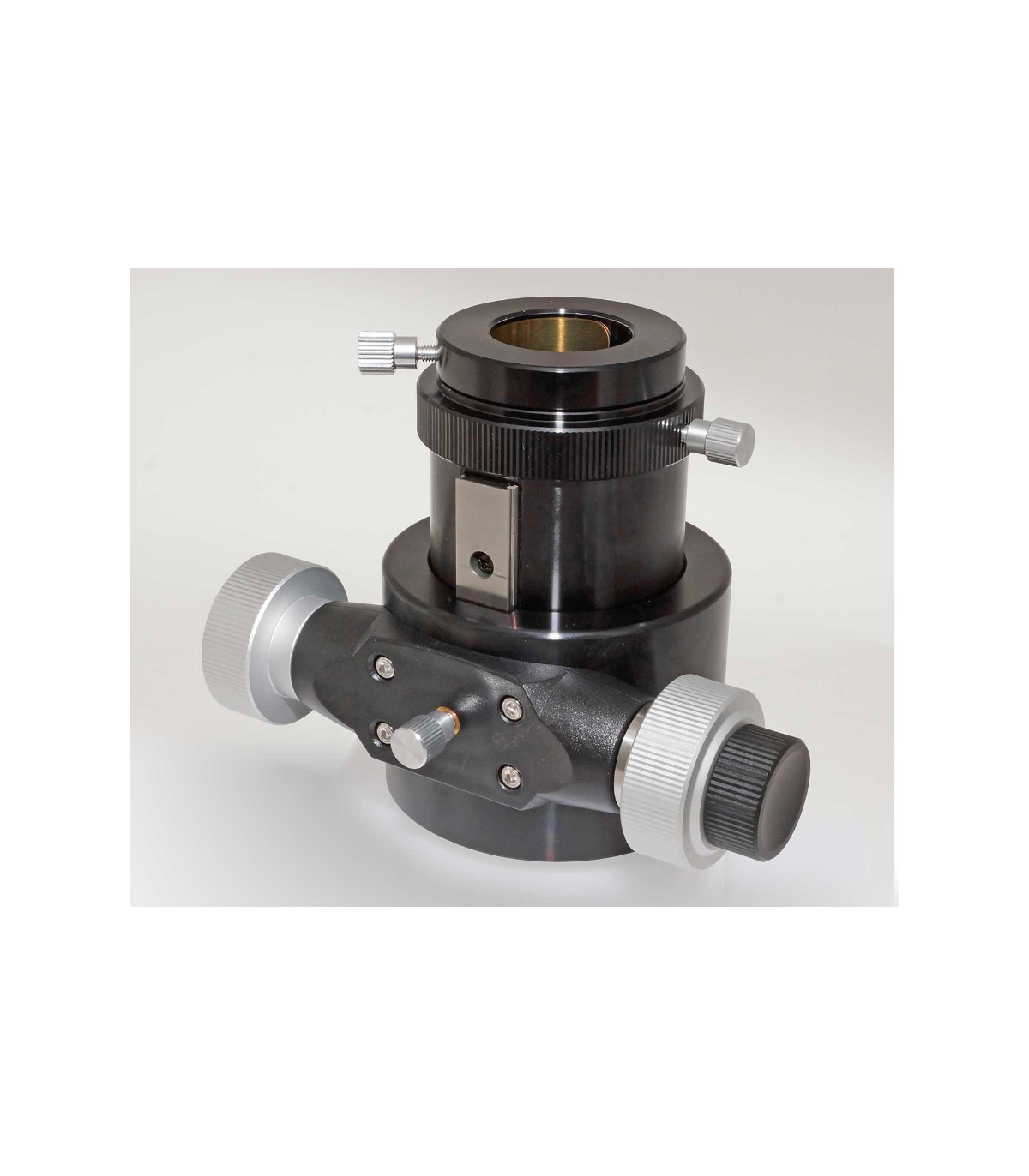

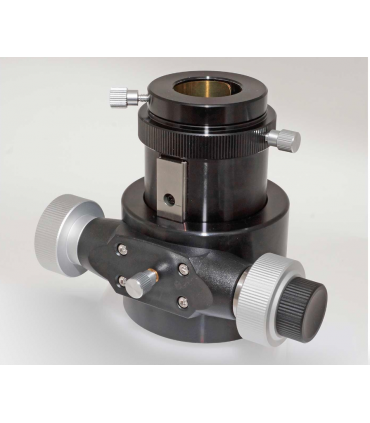

Con el tornillo central inferior solo ajusta la fricción (resistencia a la fricción) - vea la imagen de la izquierda.

Especificaciones:
